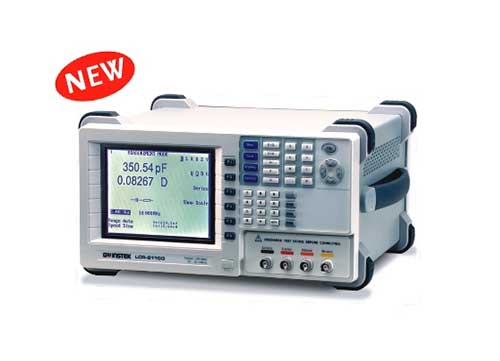

LCR-8105G阻抗分析儀
測試頻率范圍：20HZ～5MHZ
產品特點：
※ 寬廣的測試頻率范圍20Hz~5MHz
※ 0.1%基本精確度
※ 6位解析度
※ DC電阻測量
※ 帶有被測元件電壓/電流監控的測量功能
※ 帶有判斷警報的PASS/FAIL測試功能
※ 超大LCD顯示屏和友好的用戶界面
※ 多步驟模式
※ 圖表模式
※ 標準RS-232C/GPIB接口
高精度LCR測試儀, 20Hz ~ 5MHz
LCR-8105G高精度LCR測試儀，提供高達1MHz寬廣的測量頻率范圍以及0.1%的基本精確度。另外，還包括DC電阻測量以及電壓/電流監測功能，并搭配5.6”LCD可以同時顯示所有測試參數及結果。多步驟測試功能可以針對同一待測體一次執行不同參數的測量，快速分析待測體的特性;并且每組編程包括30個測試步驟，每個步驟均可以設置測試參數和限制，執行Pass/Fail判定。圖表模式功能，LCR-8105G將以圖表的形式，顯示元器件的阻抗特性隨著掃描頻率或電壓的變化所呈現的規律，并以曲線圖的形式顯示結果。標準配備的GPIB和RS-232C接口，可以用于設備遠端控制和讀取測試結果。LCR-8105G系列豐富的特點讓您的測試任務變得更加簡單而實用。
|
20Hz?~?5MHz,?5?位數,?±0.005% |
|
|
輸入阻抗 |
|
|
100Ω |
|
|
基本準確度 |
|
|
±0.1%?(R,?Z,?X,?G,?Y,?B,?L,?C) |
|
|
測試速度 |
|
|
交流?(＞?2kHz) |
直流 |
|
最大(MAX):?75mS |
最大(MAX):?30mS |
|
快速(FAST):?150mS |
快速(FAST):?60mS |
|
中速(MEDIUM):?450mS |
中速(MEDIUM):?120mS |
|
慢速(SLOW):?600mS |
慢速(SLOW):?900mS |
|
測試信號電平 |
|
|
≦3MHz：10mV~2Vrms,?1mV/Step?or?10mV/Step,?2%±5mV |
|
|
短路電流 |
|
|
最大20mA |
|
|
測量范圍 |
|
|
R,?Z,?X |
0.1mΩ?~?100MΩ |
|
G,?Y,?B |
10nS?~?1000S |
|
L |
0.1nH?~?100kH |
|
C |
0.01pF?~?1F |
|
D |
0.00001?~?9.9999 |
|
Q |
0.1?~?9999.9 |
|
θ |
-180°?~?+180° |
|
Rdc |
0.1mΩ?~?100MΩ |
|
測量參數 |
|
|
阻抗?(Z),?相位角?(θ),?電感?(L),?電容?(C), |
|
|
串聯?/?并聯等效電路 |
|
|
C?+?R,?C?+?D,?C?+?Q,?L?+?R,?L?+?Q,?L?+?D |
|
|
串聯等效電路 |
|
|
X?+?R,?X?+?D,?X?+?Q |
|
|
并聯等效電路 |
|
|
C?+?G,?B?+?G,?B?+?D,?B?+?Q,?B?+?R,?L?+?G |
|
|
向量測量組合 |
|
|
Z?+?Phase?Angle,?Y?+?Phase?Angle |
|
|
LCD顯示屏 |
|
|
320?x?240?點陣顯示 |
|
|
接口 |
|
|
RS-232,?GPIB |
|
|
電源 |
|
|
AC?115V?±10%?/?230V?±10%?(可選),?50/60Hz |
|
|
尺寸&重量 |
|
|
330(寬)?x?170(高)?x?340(深)mm,?約5公斤 |
|
